在空气冷却处理过程中，当空气冷却器的表面温度等于或低于处理空气的露点温度时，空气中的水气便将在冷却器表面冷凝。因此诸如单元式空调机、风机盘管机组、组合式空气处理机组、新风机组等设备，都设置有冷凝水收集装置和排水口。为了能及时、顺利地将设备内的冷凝水排走，必须配置相应的冷凝水排水系统。

设计冷凝水排水系统设计规范要求：

1.水平于管必须沿水流方向保持不小于2/1000的坡度;连接设备的水平支管，应保持不小于1/100的坡度。

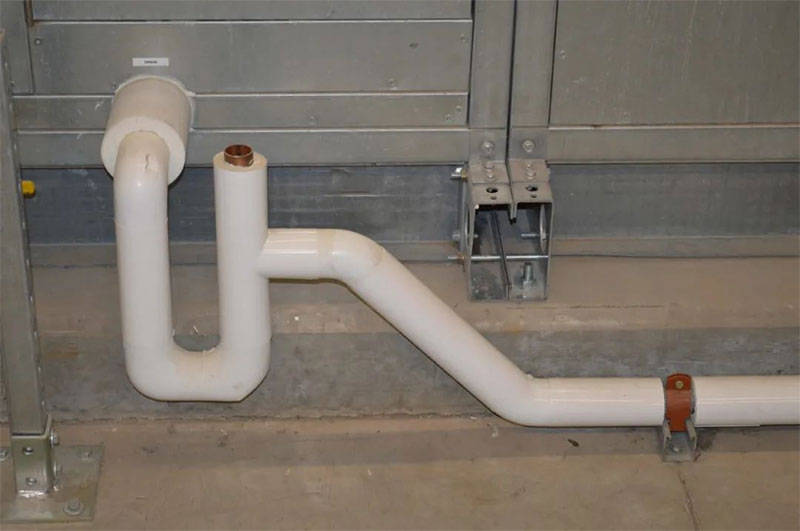

2.当冷凝水收集装置位于空气处理装置的负压区时，出水口处必须设置水封;水封的高度，应比凝水盘处的负压(相当于水柱高度)大50%左右。水封的出口，应与大气相通;一般可通过排水漏斗与排水系统连接。

3.由于冷凝水在管道内是依靠位差自流的，因此，极易腐蚀。管材宜优先采用塑料管，如PVC、UPVC管或钢衬塑管，避免采用金属管道。

4.设计冷凝水系统时，必须结合具体环境进行防结露验算;若表面有结露可能时应对冷凝水管进行绝热处理。

5.冷凝水立管的直径，应与水平干管的直径保持相同。

6.冷凝水立管的顶部，应设置通向大气的透气管，

7.设计冷凝水系统时，应充分考虑对系统定期进行冲洗的可能性。

8.冷凝水管的管径，应根据冷凝水量和敷设坡度通过计算确定。一般情况下，每1kW冷负荷，每1h约产生0.4kg左右冷凝水;在潜热负荷较高的场合，每1kW冷负荷每1h可能要产生0.8kg冷凝水。

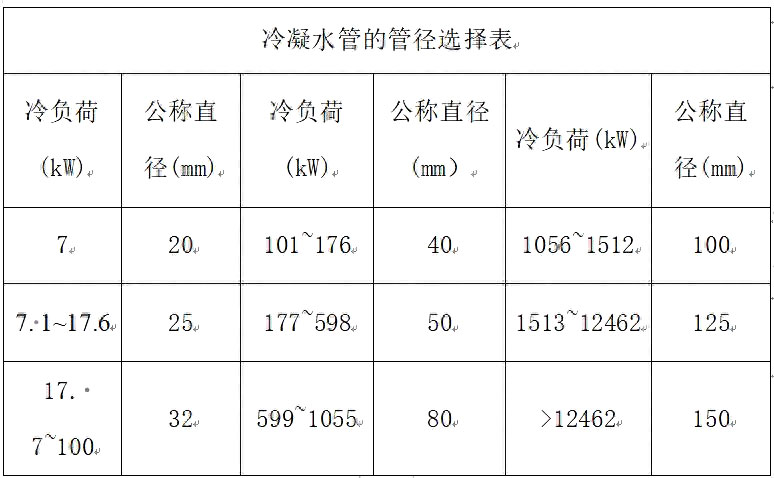

9.通常，可根据冷负荷(kW)接表26.5-14选择确定冷凝水管的公称直径DN(mm)。
