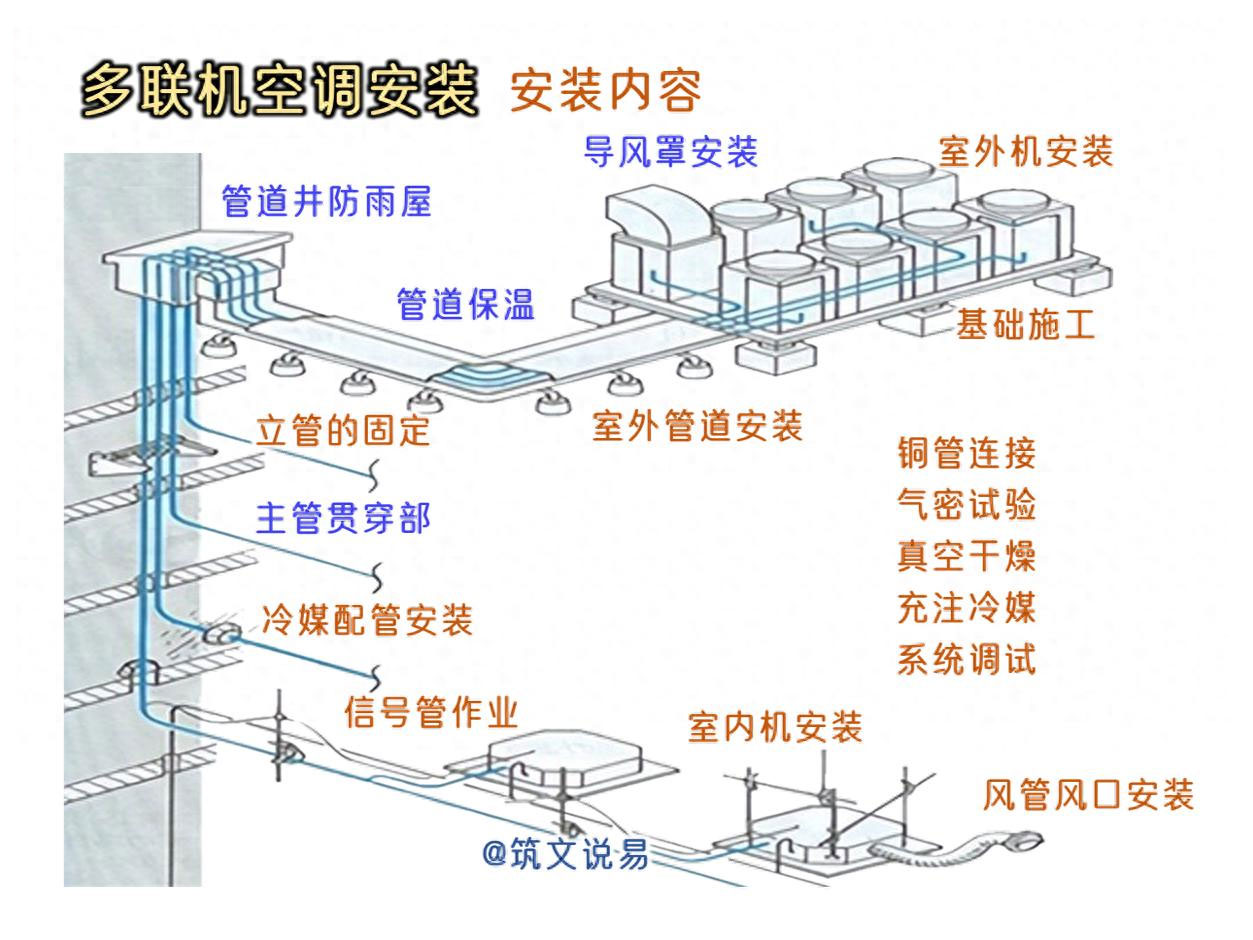

在安装空调的过程中，细节决定了空调的使用效果与耐用性。从选材到实际安装，每一步都至关重要。空调安装不仅仅是简单的设备放置，更是技术含量颇高的过程，涉及到多个环节和标准的严格把控。本文将详细介绍空调安装的各个环节，帮助你掌握空调安装的关键要点，确保空调设备的高效运行和长久耐用。

一、材料准备：

1.冷媒管：壁厚、冷媒管路的保护。

2.分歧管：专用U型分歧管。

3.保温材料：应采用闭孔发泡保温材料，难燃B1级，耐热性超过120℃的材料；铜管外径d≤¢12.7mm时，保温层厚度15mm以上，铜管外径d≥¢15.9mm时，保温层厚度20mm以上。

4.信号线：信号线必须用≥0.75平方的三芯屏蔽线。

二、安装前准备：

设备：

1、核对型号及数量；

2、检查包装和外观的完好性；

3、确认安装用附件和配件。

施工条件：

1、仔细阅读随机附带安装说明；

2、供电电源容量和电压；

3、室外机基础；

4、预留孔洞和预埋件；

5、设备搬运通道。

材料：规格，技术要求和数量。

三、设备安装：

室外机安装要点：

1.机组与基础间应按设计规定安装隔振器或隔振垫。

2.室外机与基础之间接触应紧密，否则会产生较大的振动和噪音。

3.机体本身要有可靠的接地。

4.在没有调试前，禁止将室外机气、液管的阀门打开。

5.安装地点要保证有足够的维修空间。

室内机安装要点：

1.室内机安装必须调平，水平度保持在±1°之内，减少运行中产生噪音,避免冷凝水由接水盘中溢出。

2.悬挂吊杆必须能够承受室内机的2倍重量，若吊杆长度超过1.5m时，须使用三角固定，保证机组运转不会发生异常的振动和噪音。

3.保持足够的维护保养空间，预留检修口为450×450mm以上；

4.室内机确保有合适的冷凝排水管安装空间。

5.室内机与天花板配合严密，离顶距离确保在600mm，内机机体不能与其它物质接触。

6.应确保送、回风通畅，防止气流短路。

7.室内机吊装完毕必须封尘处理，避免装潢时气味和灰尘进入室内机内部，导致首次开机会有异味和灰尘吹出，同时灰尘堆积在室内机热交换器上，会影响换热效果。

8.室内机吊装必须采用双螺母在螺杆下端加以固定，保证室内机吊装牢固；如采用单螺母固定，会导致室内机有可能在运行过程中发生松动，引起噪音或造成其它故障。

9.要确保机器送风落差高度符合要求。

室内机吊顶安装：

根据室内机吊装位置离楼面位置高度选用吊装方式：

⑴全螺纹丝杆+顶爆(适合高度较矮，一般不大于1.0m)；

⑵全螺纹丝杆+角铁+拉爆(适合高度较高，一般大于1.0m)；

室内机固定：

必须采用双重螺母在螺杆下端加以固定，以保证室内机吊装的牢固。如采用单螺母固定，会导致室内机有可能在运行过程中发生松动，引起噪音或造成其它故障。

室内机调平：

⑴室内机固定好后要用水平尺对其调平（保持在±1°之内）。

⑵室内机安装必须确保水平，以减小运转噪音。

⑶室内机安装必须确保水平，避免冷凝水从接水盘外溢。

⑷室内机安装时应注意在两侧预留足够的维修空间。

室内机防尘保护和风管设计要点：

⑴灰尘进入设备，早期运行时粉尘从风机吹出来；

⑵灰尘影响风机电机的润滑效果；

⑶装修产生的腐蚀性气体腐蚀机组内部元器件；

⑷要防止气流短路；

⑸风管和维修口要符合安装要求（留足检修口，一般为450×450mm）。

分歧管安装要点：

1.分歧管不能用三通代替。

2.必须按照施工图纸和安装说明书确认分歧管组件的型号以及连接的主管和支管的管径。

3.分歧管组件前后500mm的距离内不能设置急弯（90°弯角）。

4.尽量使分歧管组件的安装位置放置于便于焊接的场所（如无保证可先预制组件）。

5.水平或垂直安装，水平夹角应在10°角以内。

6.为保证冷媒分流均匀，安装分歧管组件应注意其水平直管道的距离。

⑴铜管转弯处与相邻分歧管间的水平直管段距离应≥0.5m。

⑵相邻两分歧管间的水平直管段距离应≥0.5m。

⑶分歧管后连接室内机的水平直管段距离应≥0.5m。

铜管存放与保养要点：

1.铜管送到施工现场，无论直管还是盘管，均要注意不要变形、折弯，两端口必须用盖子封堵。

2.配管安装连接时，如不能及时与室内、外机相连，必须进行封口。

3.在配管排管施工过程中，端口必须包裹好。（特别是在穿保温套，穿墙时）

配管开口部尽量横向或朝下放置。

铜管穿墙时，管口必须加盖，以防杂物进入管内。

配管不要直接放置在地面或不要与地面摩擦。

雨天进行配管作业时，必须堵上盖后施工。

不正确案例：铜管使用前两端必须要密封。

充氮保护要点：

1.充入的气体必须是氮气，气流大小控制要合适。

2.充入的路径要合理，必须是只有一个出口，且氮气必须要流过所在焊接的配管焊接点。

3.氮气充入软管插入铜管端口部位处必须要裹好，不能漏气。

未进行充氮保护或操做不正确的危害性：

1.钎焊时未进行充氮保护，铜管内表面就会产生氧化物，造成冷媒系统的堵塞，导致压缩机烧毁，空调效果不良等各种故障。

2.钎焊时没有足量的氮气充入正在焊接的冷媒管道，铜管内表面就会产生氧化物，这些氧化物就会造成冷媒系统的堵塞，导致压缩机烧毁，空调效果不良等各种故障。

3.为了避免这些问题，钎焊时必须持续向冷媒管通入氮气，并确保氮气流经正在操作的焊点，直至焊接结束，铜管完全冷却为止。

充氮保护：

钎焊：

⑴焊接时必须进行充氮保护，防止铜管内侧产生氧化皮；

⑵必须使用减压阀，通入的氮气压力应控制在0.2-0.3kgf/cm²(0.02MPa)。

⑶选取合适的氮气通入位置，确保氮气的路径流经正在操作的焊点。

⑷氮气通入位置与焊点间管路较长时，确保足够的氮气通入时间确保在焊接位置的氧气被完全排出。

⑸焊接完毕持续通入氮气直至管道完全冷却为止。

⑹焊接工作宜在向下或水平侧向进行，尽可能避免倒焊。

充氮保护：

钎焊后铜管尚未冷却，应继续吹氮气直到冷却。将铜管自然冷却一段时间，用手触摸不再烫手后再用湿布冷却。(不能用冷水直接冷却)

铜铜焊接时请使用不需要焊料添加剂的焊材、焊料添加剂会腐蚀铜管也会损坏冷冻机油。

推荐使用：磷铜焊材，钎焊温度735-840℃；银铜焊材，钎焊温度700-845℃。

配管施工：

①切割

⑴必须使用割管器，不能使用锯子和砂轮机；

⑵切割后磨光、去除内侧毛边刺，注意管口朝下以防粉末进入管内。

②弯管：可减少焊接点

⑴Φ6.35～22.2的铜管，可以使用手动弯管器加工；

⑵Φ22.2以上的铜管，使用电动弯管器加工（液压）。

③扩管（胀管）

⑴用于铜管之间的钎焊连接；

⑵使用扩管器加工。

扩管（胀管）案例对比：

④扩口工序：

各规格管径及其相应扩口尺寸：

电子膨胀阀安装：

⑴电子节流部件安装时应垂直向上水平安装，禁止倾斜、倒置。

⑵电子节流部件与室内外机配管连接时，应两只扳手操作，以免铜管开裂。

⑶节流部件不可氧焊连接。

⑷连接时请注意连接方向（参见电子节流部件上的标贴）。

管道吹污：

吹污的主要目的：

⑴当氮气替换不足时可除去铜管中的氧化物粉末或部分氧化皮。

⑵当管子封盖不密实时可除去管内脏物和潮气。

不进行吹污的危害：

管道内残存的固体杂质水分不能有效清除，会导致冰堵、脏堵和压缩机卡死等严重故障。

管道吹污步骤：

⑴将压力调节阀装在氮气瓶上，所用气体必须是氮气。

⑵将压力调节阀出口端与室外机液管侧的通入口用充气管连接起来。

⑶用盲塞将室内机A之外的所有液侧铜管接口(包括B机处)堵塞好。

⑷打开氮气瓶阀置调节阀至5kg。

⑸检查氮气是否通过A室内机侧的液管(室内机本体侧的接口已被胶带盖住，以防脏物进入)。

管道吹污操作操作要点：

⑴手持合适的封堵材料（比如木块包白棉布）抵住室内机气侧主管管口。

⑵当压力增加到的无法抵住时，突然释放管口（一次吹洗)。重复以上步骤进行重复吹污(进行多次吹洗)

⑶对各室内机连接铜管重复以上操作。

⑷吹污的顺序：当管路已连成系统后，吹污的顺序是由远到近。即相对于主机而言，从最远端的管口开始，依次向主机方向操作(即顺序为①-②-③-④-⑤-⑥)。

⑸当对其中一个管口进行吹污时，与此管路相通的所有管口必需将其封堵后方可进行吹污。

⑹吹污结束后，必需将所有与大气相通的管口封好，以免灰尘、杂物及水气再次进入。

配管气密性试验要点：

1.各个冷媒系统，一定要从气体、液体两侧同时加压。

2.气密性试验必须使用干燥氮气做介质。

冷媒配管试压步骤：

压力修正方法：

环境温度每有±1℃温差，便会有±0.1kgf/cm2的压力差。

修正公式：实际值=加压时压力-(加压时温度-观察时温度)×0.1kgf/cm2；

根据用修正后的值与加压值相比较即可看出压力是否下降。

⑴坡度⑵管径合理⑶就近排放

安装要点：

⑴排水管小于1/100的倾斜度。

⑵水平排水管必须避免对冲现象，以免出现倒坡和排水不畅。

⑶排水管最高点应设通气孔，以保证冷凝水顺利排出，排气口必须朝下，以免污物进入管道内。

⑷管道连接完成后，应做通水试验和满水试验，一方面检查排水是否畅通，另一方面检查管道系统是否漏水。

⑸保温材料接缝处，必须用专用胶粘接，然后缠橡塑胶带，橡塑胶带宽度不小50mm，保证牢固，防止凝露。

⑹空调机排水管必须同建筑中其它污水管、雨水管、排水管分开安装。

⑺不同排水形式的室内机不能共用同一集中排水管

⑻吊架间距：通常横管0.8m-1m，立管1.5m-2.0m，每支立管不得少于两个，横管间距过大会产生挠曲，而产生气阻。

⑼静压值比较大、自然排水室内机必须做存水弯，避免运行时产生负压导致排水不畅或者把水吹出风口。

支吊架安装：

吊架间距：通常横管0.8m-1m，立管1.5m-2.0m，每支立管不得少于两个，横管间距过大会产生挠曲，而产生气阻。形成气袋后，无论怎么排水都只能压缩气袋而无法排水，引起排水异常。

排水管安装方式：

保温绝热施工要点：

⑴使用的保温材料厚度要合符要求；

⑵气管、液管必须分开保温；

⑶保温管接口处的端面必须涂上胶水粘接，再用薄的单面带胶保温裹好（一般为2-3mm）；

⑷室内机接口处保温不得有缝隙，否则会造成凝露、滴水，弄湿天花；

⑸保温施工时，必须用戒刀裁剪，不能用手撕；

⑹在包扎保温时，不能扎过紧，使保温效果降低，造成凝露。

保温绝热施工：

⑴要点：保温材料的接口不能有间隙；

⑵冷媒配管的保温

原因：制冷时气管温度很低，会损失冷量并引起结露、滴水；

制热时气管温度很高（50~100℃），会引起烫伤；

另外机器的能力会受影响，甚至烧毁压缩机；

保温材料采用发泡聚乙烯，耐热大于120℃。（液管可用70℃以上）

注：环境热而湿的场合上述厚度应增加。

注意事项：

1.修补保温棉（填补空隙的保温棉）长度要比缺口的自然状态长5－10cm。

2.剖开修补保温棉的切口和断面要平整。

3.将修补保温棉嵌入缺口，断面要挤紧。

4.所有的断面和切口都要涂胶水粘合。

5.最后在接缝处用橡塑胶带封缠保护。

6.在隐蔽部分，禁止使用包扎带包扎保温棉，以免影响保温效果。

分支组件的保温特别重要，不能留有缝隙，并且要使用专用的配套保温套，不得用其他代替。

⑴套保温管的工艺注意点：

⑵错误的保温修补方法：

现场保温修补方法为：用力将保温才向端口拉紧，缝隙处用胶布紧紧缠绕。此法工程刚完工时可能无大问题，但年久后保温材向两边收缩，由此产生缝隙，而导致结露。胶布缠绕过紧会挤压掉材料中的空气，致使此部位保温效果降低，同时年久后胶布容易老化散落。

⑶正确保温修补方法介绍

首先裁剪比缝隙长的保温材，将两端口拉开，嵌入保温材，接口处用胶水紧密粘贴，表面再用胶布缠绕（注意不要过紧，避免过分挤压保温材而导致保温效果变差）。

强电敷设要点：

⑴敷设线路时应根据规定要求,对相线、零线和保护接地（零）线选用不同颜色的导线；

⑵隐蔽工程的电源线和室内机之间的信号连接线，必须分开穿电线管单独布置；如果是平行布置的话，并且信号线与电源线应至少间隔300mm。

电气安装注意要点：

⑴电源线连接必须使用压线端子。

⑵室内机信号线必须采用串联接法、严禁采用星形等接法；内外机连接线必须使用三芯屏蔽线，室内机只连接信号线，其屏蔽层短接在一起，用绝缘胶布包好，最后一台直接剪掉，通讯线到室外机时屏蔽层必须连接钣金。

⑶电源线与信号线平行时，将电线放入各自的电线管中，而且要留有合适的线间距离（电源线电流容量：10A以下—300mm，50A以下—500mm）。

⑷电流容量必须足够，电缆线径必须满足要求，必须安装漏电保护开关。

⑸室外机接地必须可靠。（注意：不能将接地线接到水管、煤气管、消防管等管路上。）

⑹多联机室内机必须统一供电。

信号线连接：

注意：

信号线必须使用三芯屏障线(0.75m2)；

所有信号线均有极性，不能接错，否则会出现通迅故障。

信号线错误接法：

系统调试：

系统调试的工作内容：

调试前的检查确认工作：

⑴检查并确认与室内机和室外机相连的制冷管道及通讯线已接在同一制冷系统上。否则，会出现运行故障。

⑵电源电压在额定电压的±10%范围内。

⑶检查并确认电源线和控制线接线正确。

⑷是否已将遥控器正确连接。

⑸通电前，确认各线路没有短路。

⑹是否所有机组已通过24小时R22：28kgf/cm2（R410：40kgf/cm2）氮气保压试验。

⑺确认要调试的系统是否已进行完真空干燥和按要求冷媒充填。

调试前准备工作：

⑴按现场管长计算好每一套机组的冷媒追加量。

⑵准备好所需冷媒。

⑶准备好系统平面图、系统管路图和控制线路图。

⑷在系统平面图上对已已设定好的地址码做记录。

⑸提前打开室外机电源开关，确保接通12小时以上，以便加热器加热压缩机机油。

⑹将室外机的气管截止阀、液管截止阀完全打开。如未全开，机器将受损。

⑺检查室外机的电源相序正确。

⑻室外机、室内机的所有拨码开关已按照产品技术要求设定完成。

注意：拨码开关设定须在断电情况下进行，否则机组不予识别。

抽真空操作要点：

⑴真空泵的极限真空度要达到756mmHg或以上。

⑵真空泵的排气量要达到4升/秒或以上。

⑶真空干燥必须是在气密性试验合格后方可进行。

⑷真空干燥时，必须从气管、液管两侧同时进行抽空，只有这样才能达到所要求的真空度。

⑸抽真空时防止真空泵中矿物油倒流，真空泵需设止回阀。

填充冷媒操作要点：

⑴冷媒追加前需确认真空干燥是否已经合格完成。

⑵计算应追加充填的冷媒量(根据实际的液管尺寸和长度计算）。

⑶用电子秤（或加液器）测量需追加的冷媒量。

⑷将追加的冷媒量记入室外机的冷媒追加指示铭板上。

冷媒追加量计算：

⑴据室内机、室外机连接液侧配管的管径和长度，计算冷媒的追加量。

⑵追加冷媒量绝对不能以运转电流、压力、温度等来充填。

追加冷媒量计算公式：

⑴R22追加充注量R(kg)=(L1×0.030kg/m)+(L2×0.065kg/m)+(L3×0.115kg/m)+(L4×0.190kg/m)+(L5×0.290kg/m)＋(L6×0.380kg/m)＋(L7×0.580kg/m)＋（L8×0.760kg/m）

⑵R410A追加充注量R(kg)=(L1×0.023kg/m)+(L2×0.060kg/m)+(L3×0.120kg/m)+(L4×0.180kg/m)+(L5×0.270kg/m)+(L6×0.380kg/m)+(L7×0.520kg/m)+（L8×0.680kg/m）

注明：

L1—Φ6.4液管的合计实长(m)L2—Φ9.5液管的合计实长(m)

L3—Φ12.7液管的合计实长(m)L4—Φ15.9液管的合计实长(m)

L5—Φ19.0液管的合计实长(m)L6—Φ22.0液管的合计实长(m)

L7—Φ25.0液管的合计实长(m)L8—Φ28.6液管的合计实长(m)

地址码设定：

室内机地址码设定见下表：

单机试运转调试需检测的内容

⑴机组中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响。

⑵制冷系统及压缩机运转有无异常噪音。

⑶检查室外机，看室外机能否全部检测到每一台室内机，直到检测到为止。

⑷排水是否畅通，排水提升泵是否能够动作。

⑸微电脑控制器是否动做正常，有否故障出现。

⑹工作电流是否在规定范围内。

⑺各运行参数是否在设备允许范围内。

注意：在进行试运转时，应对制冷和制热两种模式分别进行测试，以判断系统的稳定性及可靠性。

联机试运转调试：

⑴通过单机试运转，检查并确认单台机组运行没有问题后，可以开始联机运行，即多系统的调试。

⑵调试的内容通常按照产品的技术要求进行，并对运行状况进行分析、记录，以便了解整个系统的运行状况，方便维护和检修。

⑵调试完成后，应该详细填写调试报告。

试运转调试注意事项：

⑴在调试过程中，应注意测量有关数据，并记录。

⑵室内机：运转约20min后，测量制冷（或制热）时吸入口和排气口温度，如果测得的温差大于下表的数值，说明空调机正常。

试运转调试注意事项：

室外机调试时应做下列测试和记录：

⑴绝缘电阻；

⑵电压和电流；

⑶排气压和进气压；

⑷进、排气管道的温度；

(5)进、排气气流的温度。
